ミゼットⅡをELメーターにしました！（後編）

さて、前編の続きでELメーターを作製します。

前編はインパネの作製とELシートを加工について書いています。

後編は配線を含めて完成までを書きます。





他の方のブログをみると、一緒に電圧の変換キットも購入されています。

このEL発光パネルは5～6Vが定格です。12Vでも発光しますが、あまりよくないと、どこかのブログで紹介していました。

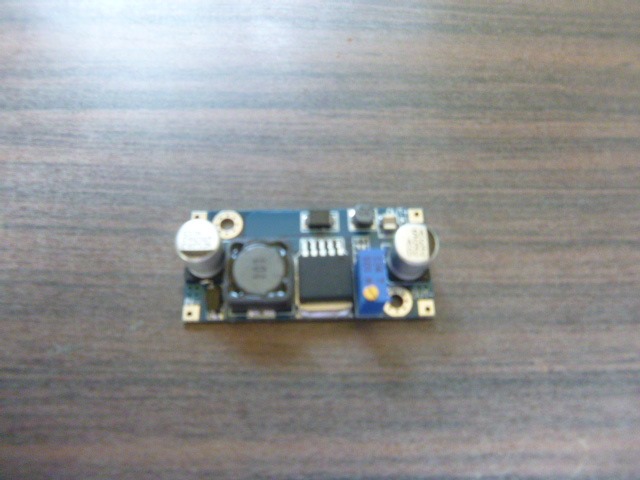

東京の行く同じタイミング（EL発光パネルを秋葉で買ったタイミング）で、ヤフオクで安い完成品の変換ユニットが売っていました。

わざわざ高い物を買う必要がないと思い、こちらを落札しました。すでに組み立ててありますしね。

が…パチもんでした

可変抵抗のつまみを回しても、ほとんど電圧が変わりませんでした。クレームで返品してもいいのでしょうが、そんな気力もおこりませんでした( -.-) =з

秋葉原に行ったときについでに買ってこればよかったと思いましたが、あとの祭りです。

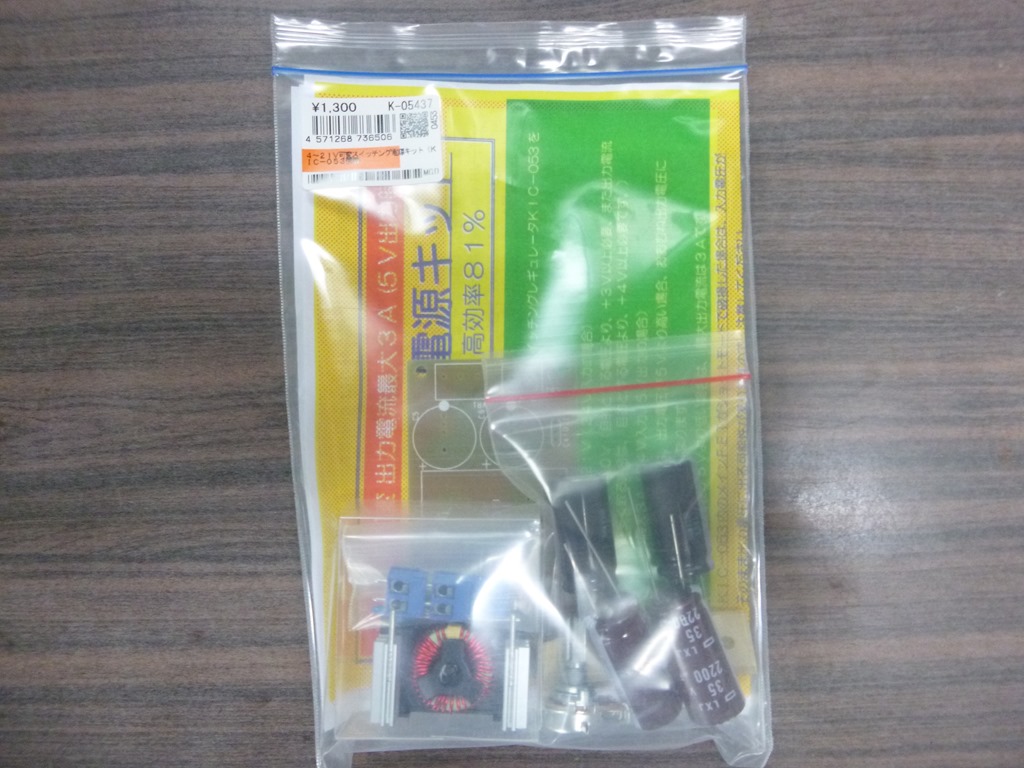

仕方なく、送料＋代引き手数料を出して可変スイッチング電源キットを購入しました。こちらが1,300円です。

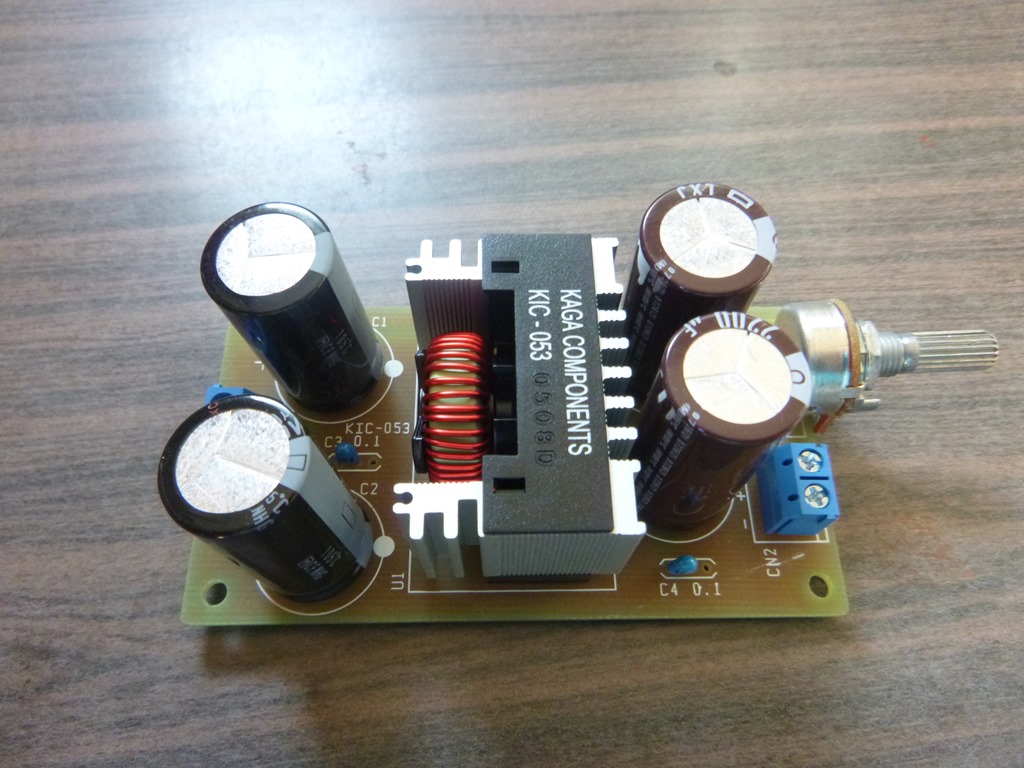

半田付けはあまり得意なほうではないので、友人のガスコンに頼もうと思いましたが、自己啓発ということで、自分で作製しました。

やれば、できるじゃーん！ということで、通電テストをします。

『パシパシッ～』、と基盤がはぜる音がします。入力をプラスマイナス間違えました(￣▽￣;)!!

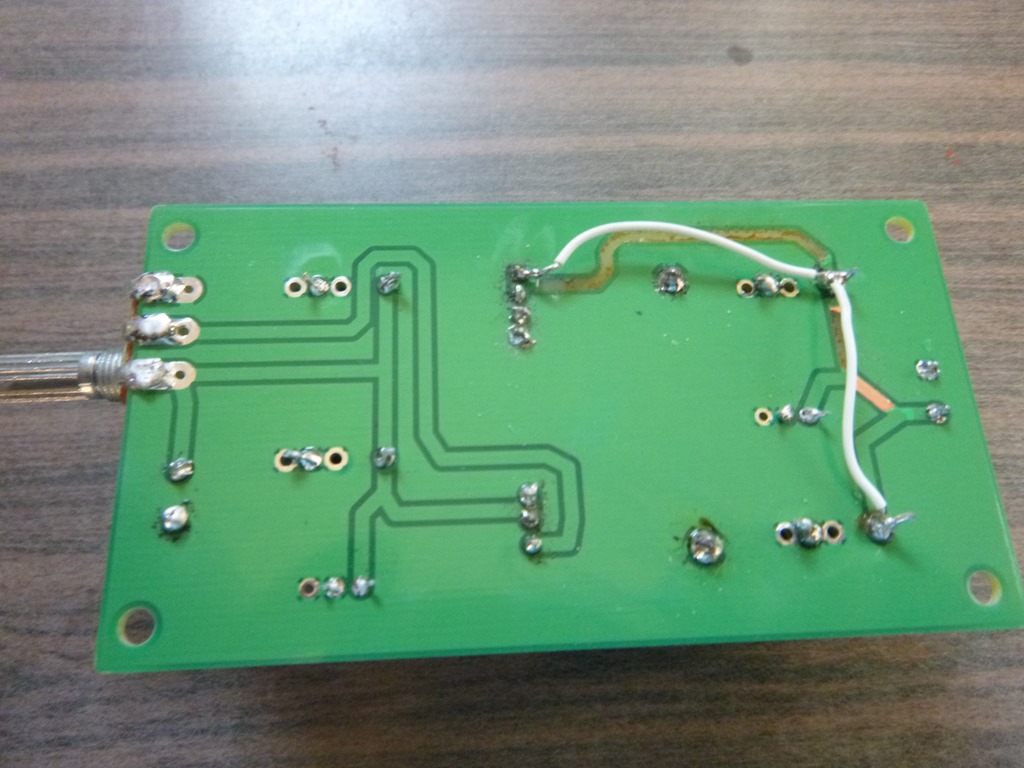

仕方がないので、剥がれた基盤の補修します。

まったく、そそっかしいです。昔から変わりません(ガスコンもそそっかしいですけどね）

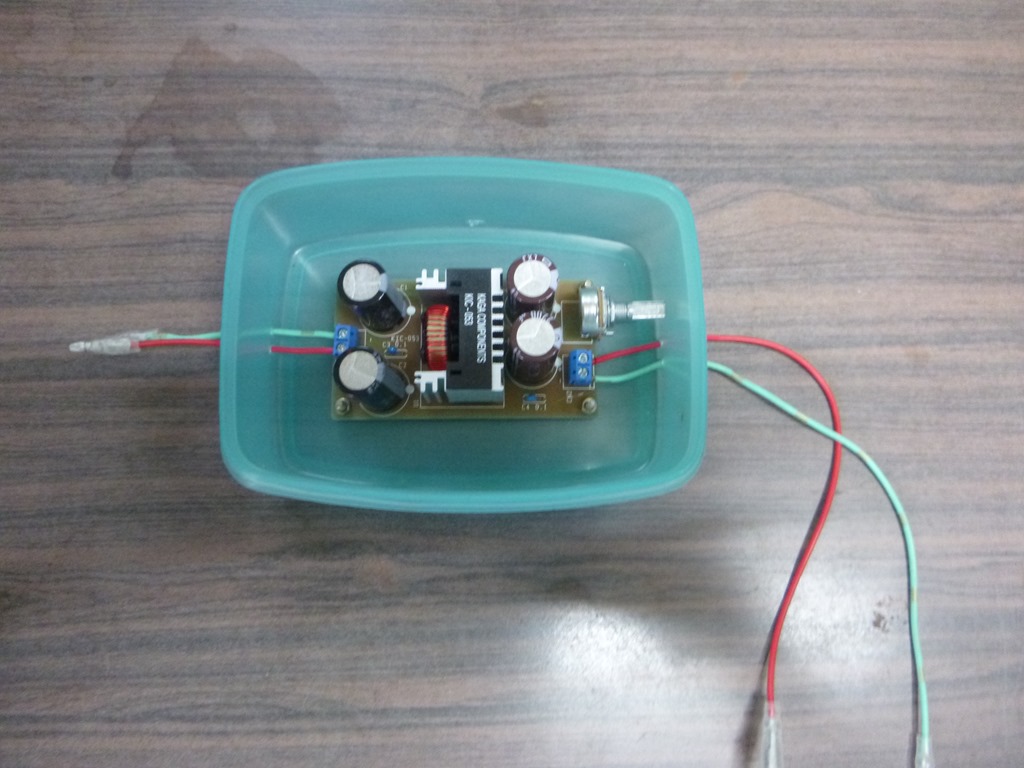

それから、ケースに固定します。

ちょうどよいタッパーがあったのでそれに入れます。

イルミ電源（+12V）を変換ユニットの入力し、変換ユニットの可変抵抗のつまみで出力電圧が5～6Vになるように調整します。

それをEL発光パネルにつなげると配線は完了です。

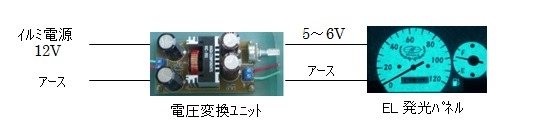

配線を簡単にまとめると下記の図のようになります。

単純ですね。でも、ここまでが大変でした

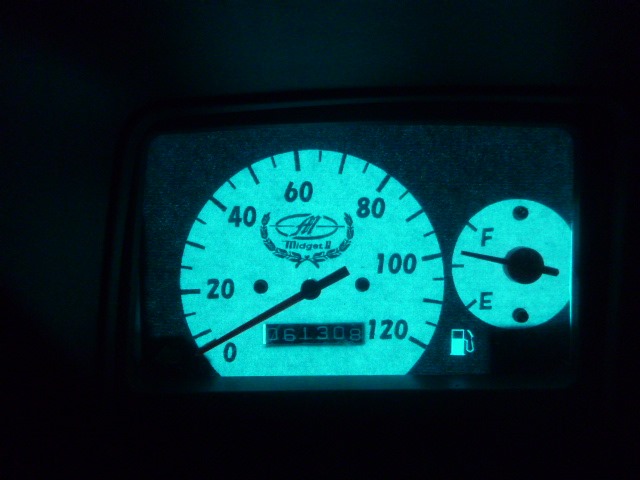

そして…見事完成!!!

きれいに光っています

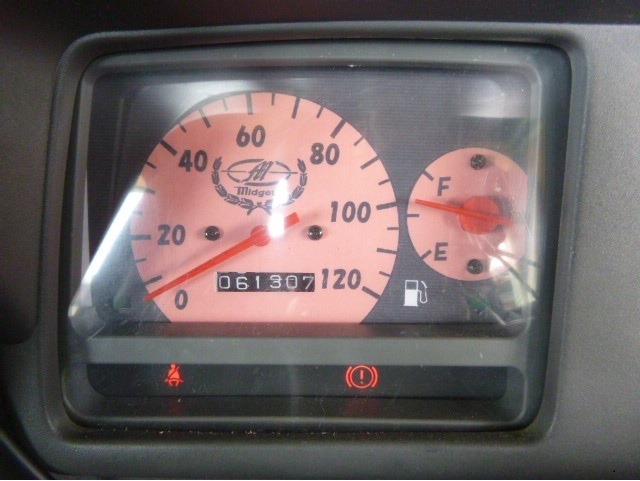

ちなみに、こちらが昼間の状態です。

かなり、イメージが違いますね

苦労してやった甲斐がありました。

今度はグラディエーションがかかったパネルを作製したいですね(^▽^)/

と、いうことでELメーターの作製ブログを終わります。

閲覧ありがとうございまいたm(_ _)m
