最近暇をみて愛車のミゼット君をバージョンアップしています。
前オーナーのF氏から譲り受けていろいろ取り付けました。今回はそのF木氏がやりたかったことをすることにしました。
船K氏曰く、「ヘッドライトをつけっぱなしにしてよくバッテリーがあがったから、それを防止するようなものをつけたかった」とのことです。
イルミ電源さえ見つければ、リレーとブザーで実現できることはなんとなくわかっていたので、今回は「ヘッドライト消し忘れ防止ブザー」をミゼットⅡにつけました(^▽^)/
仕様は、ヘッドランプ（スモールランプ）をつけっぱなしにして、ドアを開けると『ブー』と音が鳴るという感じです。
さて、まずは部品調達ということで、○ートバックスで、リレーとブザーを購入しました。
これがエーモンのリレー(No.1586)です

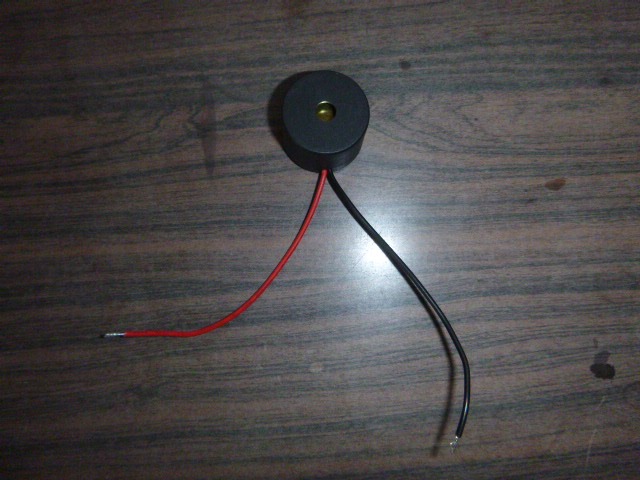

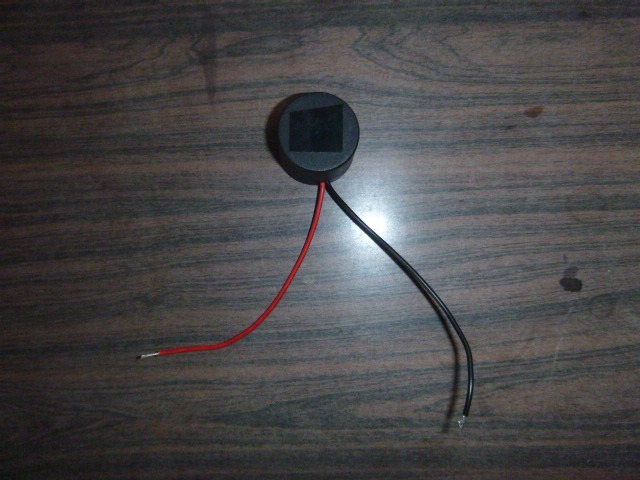

そしてこれが同じくエーモンのブザー(No.1868)です。セキュリティ用の威嚇も兼ねているようで、少し音が大きいので穴の部分にテープで目隠しします。いい感じの音量になりました
さて、次は回路を考えようということで、一応、私は前の会社で設計やっていて、制御も少しの間従事していたので、このくらいの回路はおちゃのこさいさいと、少し自慢してしましました^^;
ここまでできればできたも同然です。
詳しく説明します。まずイルミ電源をみつけ、リレーのコイル側につなぎます。エーモンのリレーでしたら青色につなぎます。アースは黒色につなぎます。
そして電源の+12VにリレーがＯＮ時に閉じる接点（ａ接点っていったかな）につなげ、反対側の線をブザー、そして、ドア開スイッチ、アースの順につなぎます。エーモンでしたら、黄色に+12V、赤にブザー以降の機器をつなげていきます。

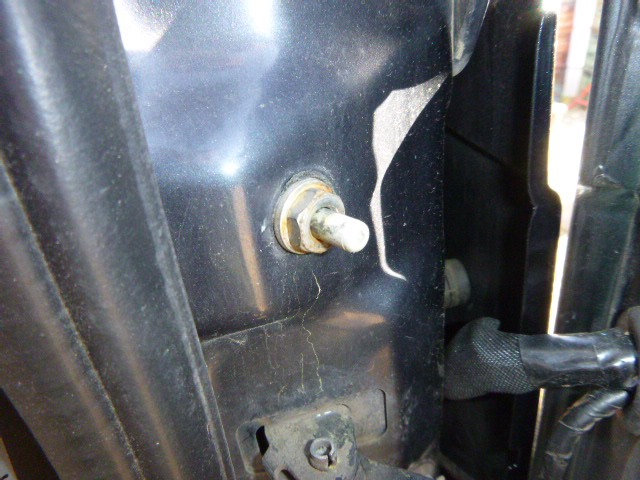

ちなみにこれがミゼットⅡのドア開スイッチです。キーをつけたままドアをあけるとピーピーいうようになっていました。
このスイッチは一本しか線が出ていませんが、ナットがついているボルトの部分からアースになっているので、この線をブザーにつなげればよいことになります。（わかりますよね？）
もうひとつ、イルミ電源はオーディオのところにきている線につなげました。要するにスモールランプをつけたら電気が流れるようになっている線です。これを見つけるのが苦労するかもしれませんね。
そんなんこんなんで30分くらいで完成しました。ブザーの線をプラスマイナス間違えていて少し手間取りました
今度は何をしようかな…
